flatMap是Project Reactor中的重要功能，也是很多功能的实现基础。在我们介绍过的Project Reactor - map的工作原理中，map其实可以用 flatMap来实现。本文将介绍flatMap的工作原理。

由于能力有限，我在尽量保证准确性的情况下对多线程部分做了简化，如有错误还请批评指正。

使用方法

这里我们以Flux.flatMap为例， 它的使用方法如下

Flux.just(1, 2).flatMap(x -> Flux.just(x,x)).blockFirst(); // 1,1,2,2

flatMap可以用流中的每个元素生成一个新的流并将它们合并起来。

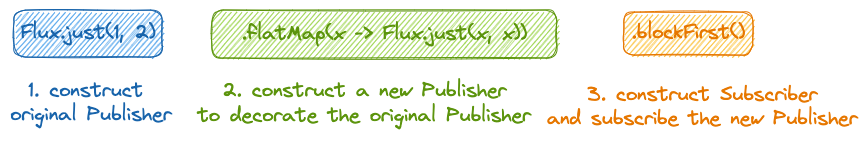

这行代码可以被分为三个部分

  1. 创建一个初始Publisher，这里是FluxArray。
  2. 创建一个新的Publisher作为FluxArray的装饰类并保存flatMap的转换函数(x -> FluxJust(x,x))，这里是FluxFlatMap，它使用了装饰器模式。
  3. 创建一个Subscriber来订阅FluxFlatMap，这里是BlockingFirstSubscriber。在FluxFlatMap被订阅后，它会在FluxArray和BlockingFirstSubscriber之间加入一个FlatMapMain。FlatMapMain会作为Processor执行flatMap的转换函数，在接收到一个数据后，它会用转换函数生成一个新的Publisher，并创建一个FlatMapInner来订阅该Publisher。FlatMapInner会将接收到的数据转发给FlatMapMain，然后FlatMapMain再发送给BlockingFirstSubscriber。

可以看到，如果每个元素生成的流都只有一个元素的话，最终的效果与map相同。

Flux.just(1, 2).flatMap(x -> Flux.just(x+1)).blockFirst();
// 等价于 Flux.just(1, 2).map(x -> x + 1).blockFirst();

工作原理

注意：这里我们没有考虑Fusabe包中的实现类，它是对交互流程的优化，不影响我们对正常流程的理解。

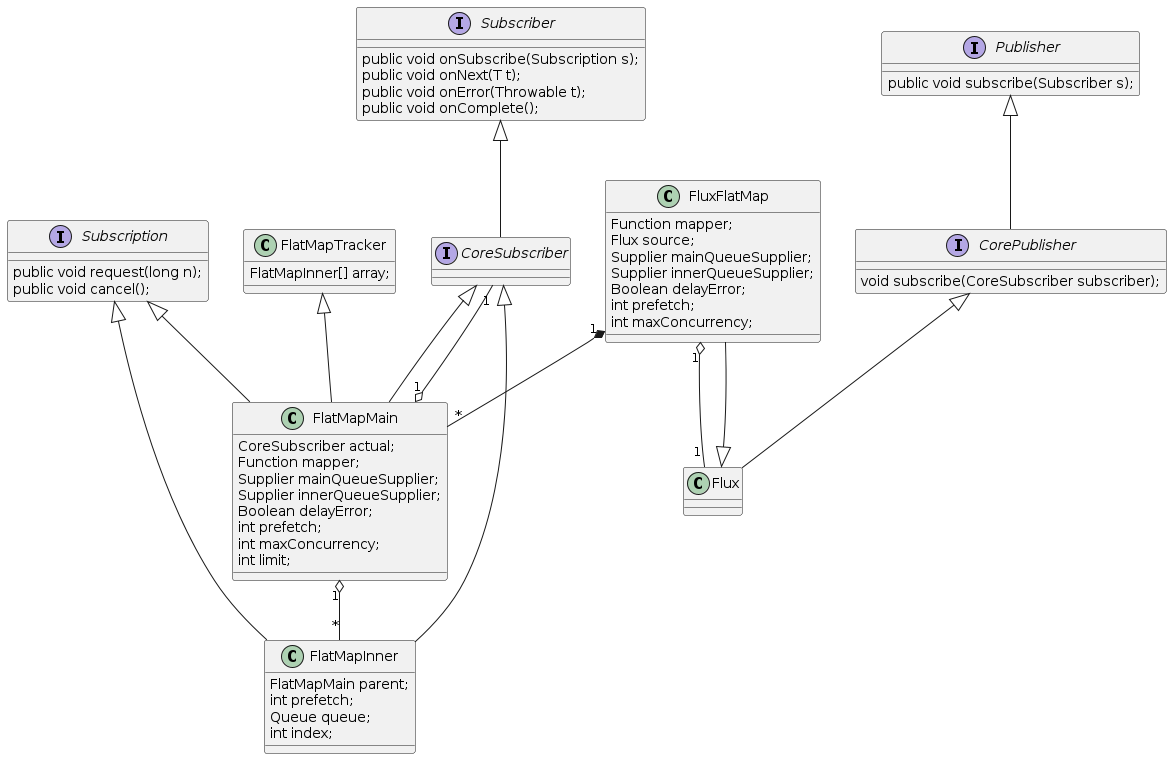

FluxFlatMap保存了flatMap的转换函数，在被订阅后，它会创建FlatMapMain并将转换函数传给它。

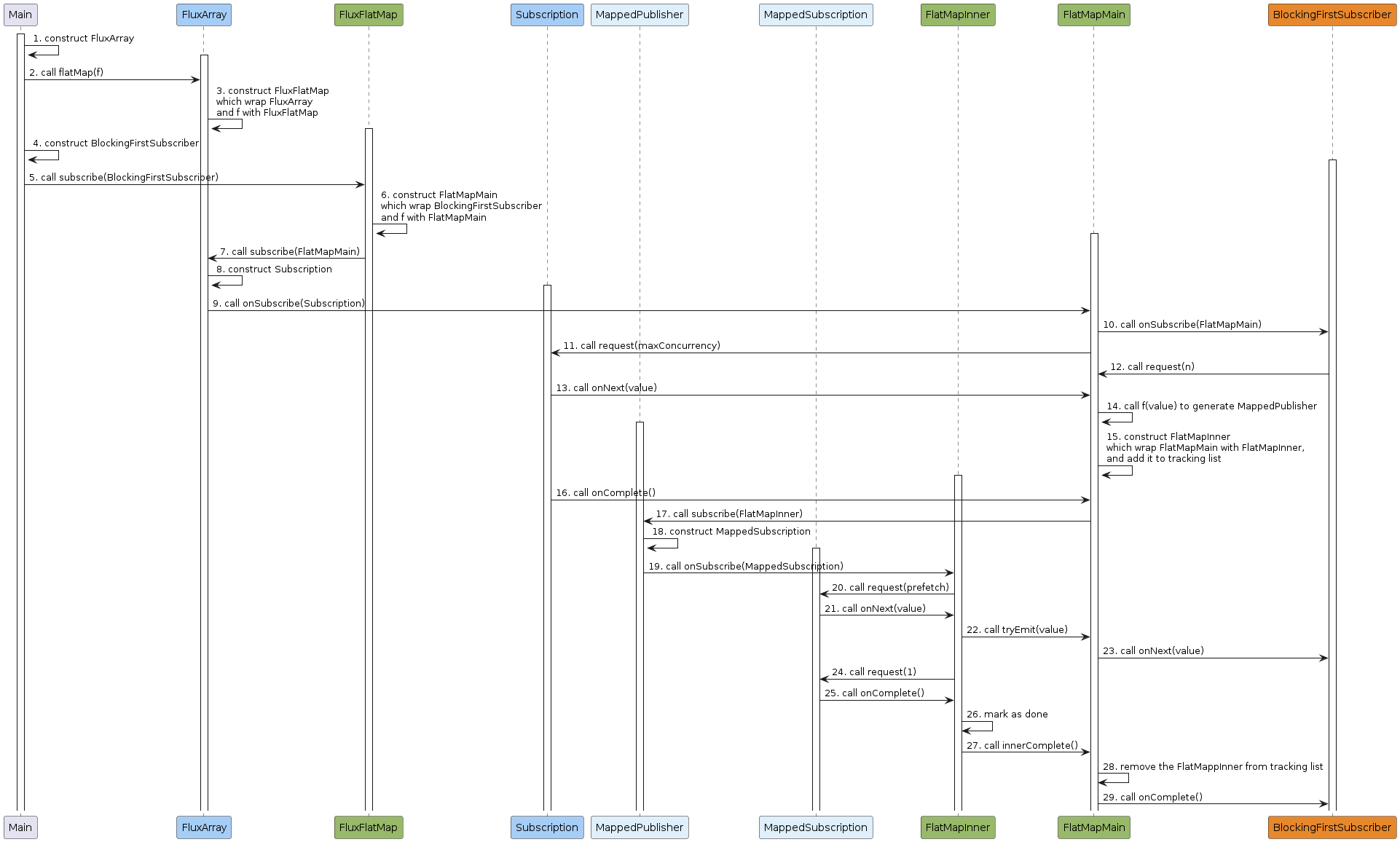

以上面的代码为例，flatMap的工作流程如下

注意：这里我们假设数据是顺序发布的，没有体现tryEmit的多线程同步逻辑，后面会解释多线程下tryEmit的工作原理。

  1. 主程序创建FluxArray实例，它是一个CorePublisher。
  2. 主程序调用FluxArray.flatMap(f)对数据进行过滤。
  3. FluxArray创建FluxFlatMap实例，它包含了FluxArray和f，并且也是一个CorePublisher。
  4. 主程序创建BlockingFirstSubscriber实例。
  5. 主程序调用FluxFlatMap.subscribe(BlockingFirstSubscriber)订阅`FluxFlatMap。
  6. FluxFlatMap创建FlatMapMain实例，它包含了BlockingFirstSubscriber和f。
  7. FluxFlatMap调用FluxArray.subscribe(FlatMapMain)订阅FluxArray。
  8. FluxArray创建Subscription实例。
  9. FluxArray调用FlatMapMain.onSubscribe(Subscription)来通知FlatMapMain订阅成功。
  10. FlatMapMain调用BlockingFirstSubscriber.onSubscribe(FlatMapMain)来通知BlockingFirstSubscriber订阅成功，这里FlatMapMain既是一个Subscriber，也是一个Subscription。
  11. FlatMapMain调用Subscription.request(maxConcurrency)来请求数据，其大小为flatMap允许的最大并行数。该调用不需要等待BlockingFirstSubscriber调用FlatMapMain.request(n)，因为FlatMapMain需要先将Subscription发送的数据转换为新的Publisher，然后才能将新的Publisher数据发给BlockingFirstSubscriber，所以转换过程可以提前发生。
  12. BlockingFirstSubscriber调用FlatMapMain.request(n)来请求固定大小的数据，该调用可发生多次。
  13. Subscription调用FlatMapMain.onNext(value)来向FlatMapMain发布数据，该调用可发生多次。
  14. FlatMapMain调用f(value)来对数据进行转换，生成新的Publisher，这里我们将其命名为MappedPublisher。
  15. FlatMapMain生成一个FlatMapInner，并使用一个数组来管理所有的FlatMapInner。
  16. 在数据发布结束时，Subscription需要调用FlatMapMain.onComplete()来通知FlatMapMain数据发布结束。该步骤可以发生在第11步之后的任何时间点，和后续步骤是并行关系。
  17. FlatMapMain调用MappedPublisher.subscribe(FlatMapInner)来订阅MappedPublisher。
  18. MappedPublisher创建Subscription实例，这里我们将其命名为MappedSubscription。
  19. MappedPublisher调用FlatMapInner.onSubscribe(MappedSubscription)来通知FlatMapInner订阅成功。
  20. FlatMapInner调用MappedSubscription.request(prefetch)来请求数据，其大小为自定义的预加载数据大小。
  21. MappedSubscription调用FlatMapInner.onNext(value)来向FlatMapInner发布数据，该调用可发生多次。
  22. FlatMapInner调用FlatMapMain.tryEmit(value)来向FlatMapMain发布数据。
  23. FlatMapMain调用BlockingFirstSubscriber.onNext(value)来向BlockingFirstSubscriber发布数据。图中是单线程的情况，如果有多个FlatMapInner在同时调用FlatMapMain.tryEmit，FlatMapMain会将没有获取到锁的数据存储在FlatMapInner的数据队列中。在下次tryEmit调用时，FlatMapMain会将数据队列中的数据全部发布。
  24. FlatMapInner调用MappedSubscription.request(1)来继续请求数据。
  25. 在数据发布结束时，MappedSubscription调用FlatMapInner.onComplete()来通知FlatMapInner数据发布结束。
  26. 将数据发布结束的FlatMapInner标记为结束。
  27. FlatMapInner调用FlatMapMain.innerComplete(FlatMapInner)来通知FlatMapMain数据发布结束。
  28. 如果FlatMapInner数据队列已经清空且数据发布已结束，将该FlatMapInner移出数组，即不再接收其数据。
  29. 如果所有FlatMapInner都已经移出数组，调用BlockingFirstSubscriber.onComplete()来通知BlockingFirstSubscriber数据发布结束。

下面我们看一下FlatMapMain.tryEmit在多线程状态下的工作原理。

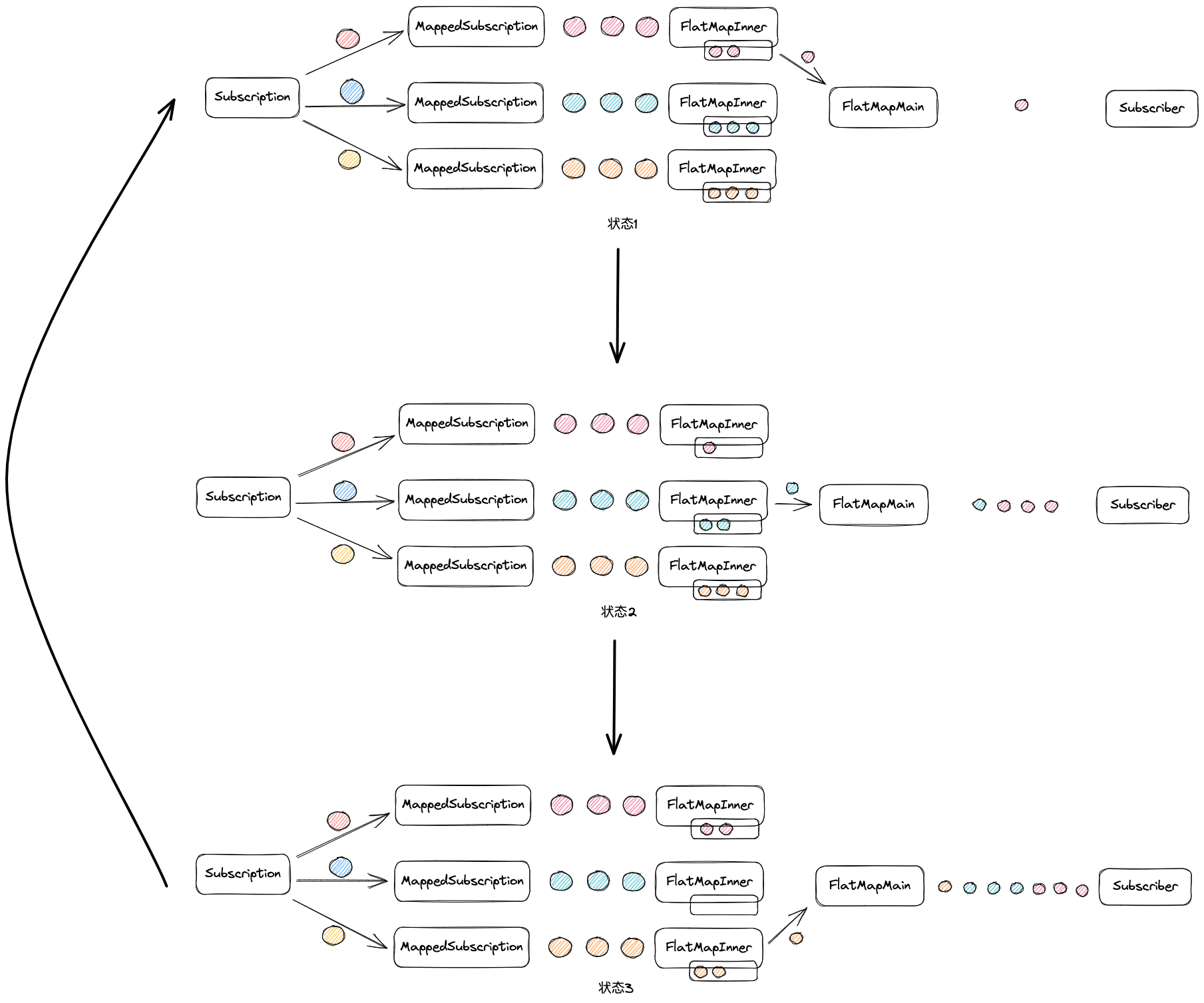

这里我们假设Subscription发布了三个元素，每个元素都生成了一个MappedSubscription且都有一个FlatMapInner订阅了它，三个FlatMapInner都在调用FlatMapMain.tryEmit发布数据。

  • 状态1

    • 第一个FlatMapInner获取了锁，FlatMapMain从其数据队列中获取数据并发布给Subscriber。
    • 第二个FlatMapInner没有获取了锁，数据全部存储到它的数据队列中。
    • 第三个FlatMapInner没有获取了锁，数据全部存储到它的数据队列中。

  • 状态2

    • 第一个FlatMapInner数据队列中的数据全部发布完成后， FlatMapMain开始从第二个FlatMapInner读取数据，它也就获取了锁。第一个FlatMapInner在这之后发布的数据会存储到它的数据队列中。
    • 第二个FlatMapInner获取了锁，FlatMapMain从其数据队列中获取数据并发布给Subscriber。
    • 第三个FlatMapInner没有获取了锁，数据全部存储到它的数据队列中。

  • 状态3

    • 第一个FlatMapInner没有获取了锁，数据全部存储到它的数据队列中。
    • 第二个FlatMapInner数据队列中的数据全部发布完成后， FlatMapMain开始从第三个FlatMapInner读取数据，它也就获取了锁。第二个FlatMapInner在这之后发布的数据会存储到它的数据队列中。
    • 第三个FlatMapInner获取了锁，FlatMapMain从其数据队列中获取数据并发布给Subscriber。

  • 重复

    第三个FlatMapInner数据队列中的数据全部发布完成后， FlatMapMain又开始从第一个FlatMapInner读取数据，它也就获取了锁，又回到了状态1。

总结

从tryEmit的工作原理可以看出，flatMap并不能保证数据发布的顺序，它基本是按照先收到先发布的规则来实现的。如果想要数据按顺序发布，我们需要用到flatMapSequential，下一篇我们就介绍一下它的工作原理。
